Grundsteuerventil / Durchfluss max. 45 Liter/min. / mit DBV

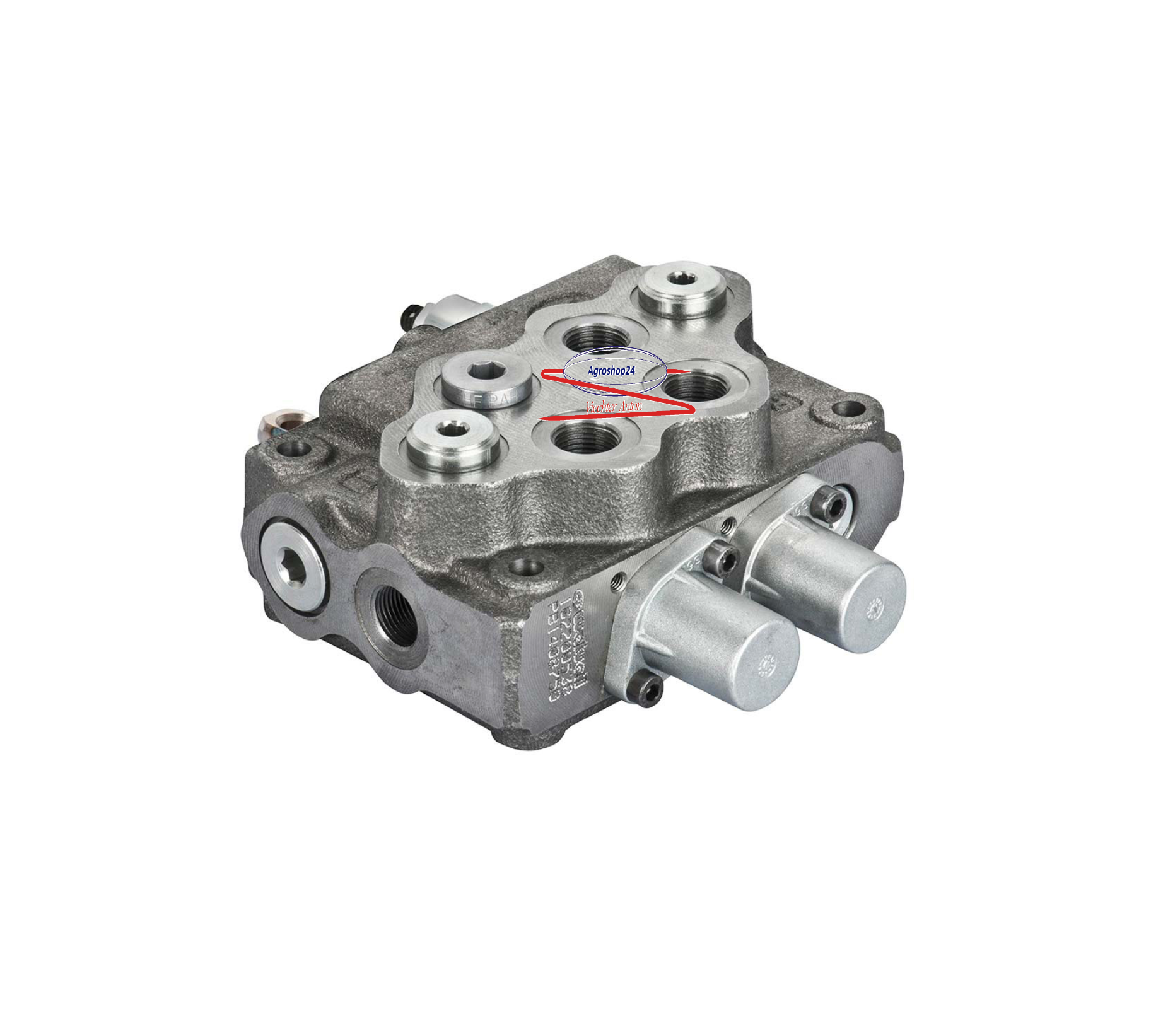

Vielseitiges Grundsteuerventil in robuster Monoblockbauweise für flexible hydraulische Steueraufgaben.

Mit zwei parallel angesteuerten Kolben ermöglicht das Ventil präzise Durchflussregelung bis 45 Liter/min.

Das integrierte Überdruckventil schützt zuverlässig vor Druckspitzen. Lose Ausführung erlaubt Ansteuerung per Seilzug oder direkte Betätigung.

Ideal für Kommunalgeräte, Weinbauschlepper, Frontlader, Ballenpressen und weitere hydraulische Anwendungen.

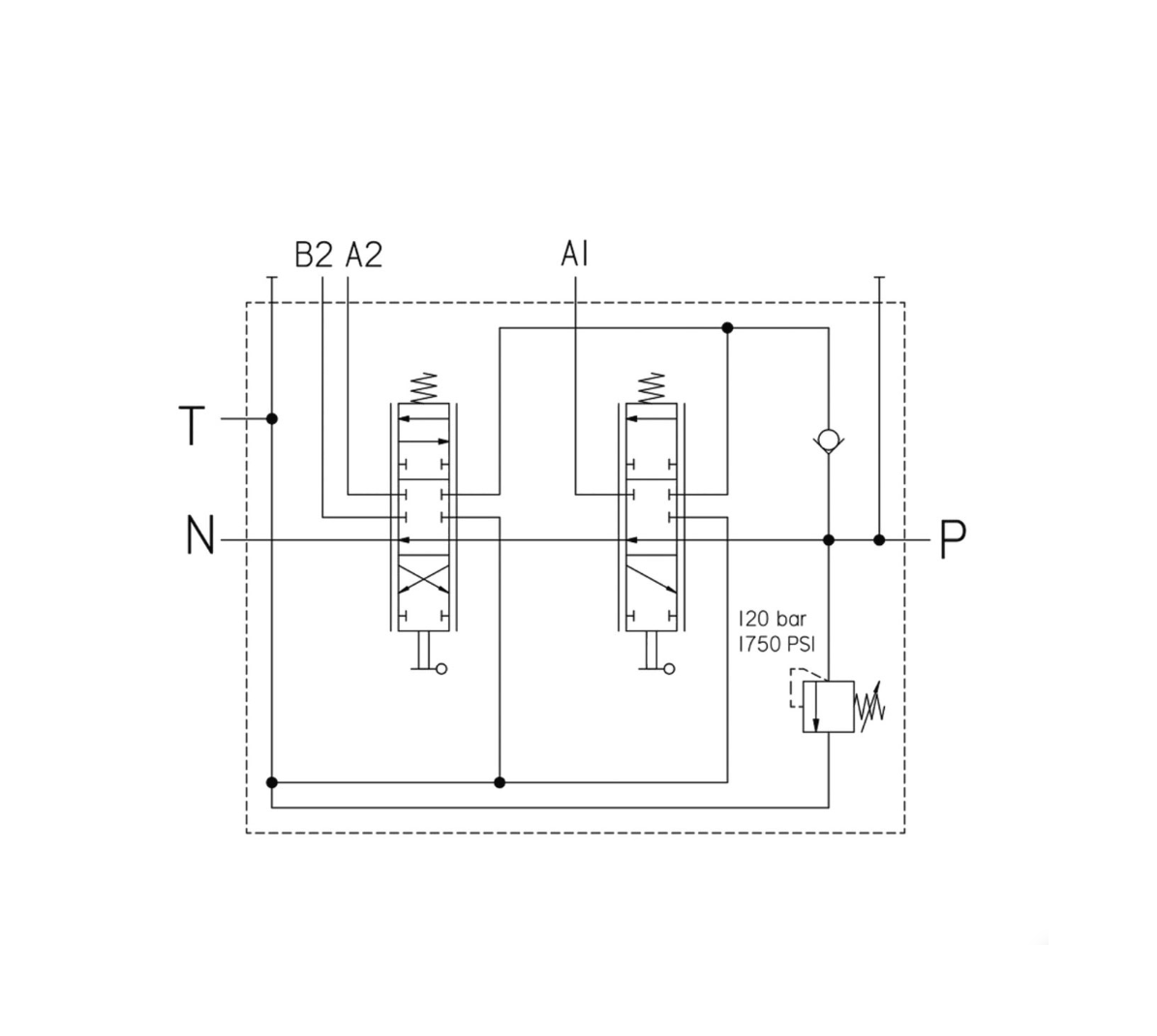

Kombiniert 1x Einfachwirkung und 1x Doppeltwirkung für maximale Flexibilität.

Installationsanleitung für das Grundsteuerventil: Montieren Sie zunächst den Druckanschluss P (Gewinde 1/2") und unterbrechen Sie bei offenen Systemen die Druckleitung zur Ventilanbindung. Die Druckweiterführung erfolgt über den Anschluss auf der rechten Gehäuseseite zurück zur Hauptleitung. Der Tank-/Rücklaufanschluss (Gewinde 1/2") sitzt hinten rechts. Die Verbraucheranschlüsse befinden sich oben auf dem Gehäuse mit Gewinde 3/8". Diese Konfiguration gewährleistet optimale Druckregelung und sichere Systemintegration in Ihrer hydraulischen Anlage.

 Technische Daten:

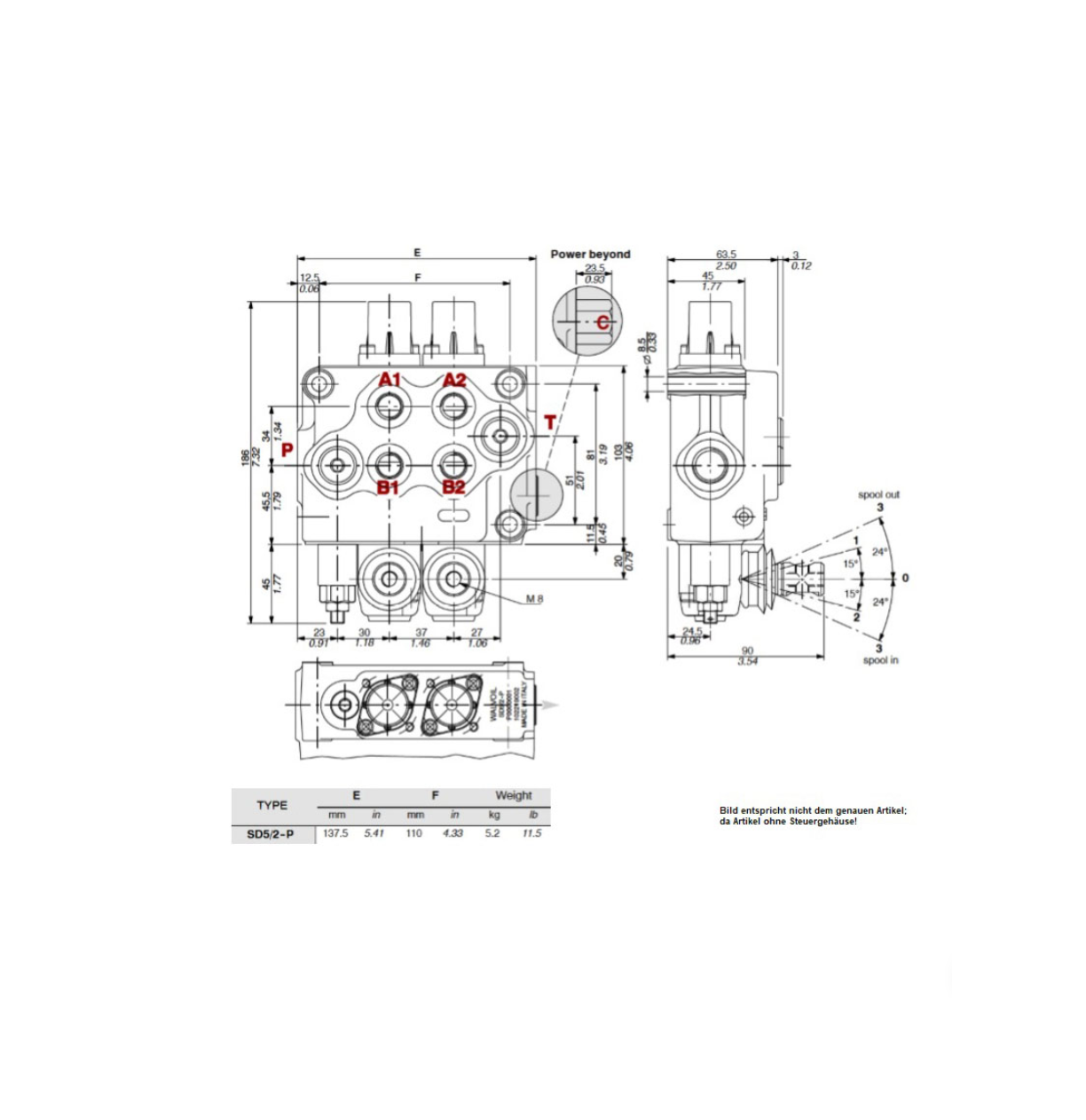

• Maße: 137,5 x 186 x 63,5 mm
• Betriebstemperatur: -20 bis +80 °C
• Betriebsdruck max.: 250 bar; Tankanschluss max. 180 bar; Pumpenanschluss max. 180 bar
• Rücklaufdruck max.: 10 bar
• Überdeckung: positiv
• Betriebsmittel: Hydrauliköl nach DIN 51524
• Anzugsdrehmoment: 78 Nm
• Verstellart am Überdruckventil (DBV): Innensechskantschraube
• Material Dichtungen: Nitrilkautschuk (NBR)
• Max. Leckage (cm³/min): 3
• Druckbereich Feder: 50 - 220 bar
• SD 5       - Durchfluss max. 45 Liter/min. (Druckweiterführung 3/8"- bzw. 1/2"-Innengewinde (je nach Artikelbestellung der Druckweiterführung) oder z.B. für John Deere Verschlussstopfen einsetzbar).
                 - Einschraubgewinde: Verbraucher = R3/8", Pumpe, Tank = R3/8"
                 - Maximaler Arbeitsdruck: 315 bar
                 - Mit integriertem, einstellbaren Überdruckventil
• /2            = 2 Steuerkolben
• /18          = doppeltwirkend mit Federrückstellung
• /38          = einfachwirkend mit Federrückstellung

Bitte beachten:
Das Grundsteuerventil wird ohne Bedienhebel und Steuergehäuse ausgeliefert. Diese können jeweils optional erworben werden.
Passender Hebel zum Steuergehäuse SD 5: M8 x 120 mm (Artikel-Nr.= HSVWAL910017)
Sonstige Zubehörartikel wie z.B. Verschraubungen, Rasten, Steuergehäuse usw. finden Sie unter diesem Artikel im Online-Shop.
