Walvoil
SD113001 Steuerventil 3xDW 70L 250bar SD11
SD113001 Steuerventil 3xDW 70L 250bar SD11
SKU:SD113001
Verfügbarkeit für Abholungen konnte nicht geladen werden

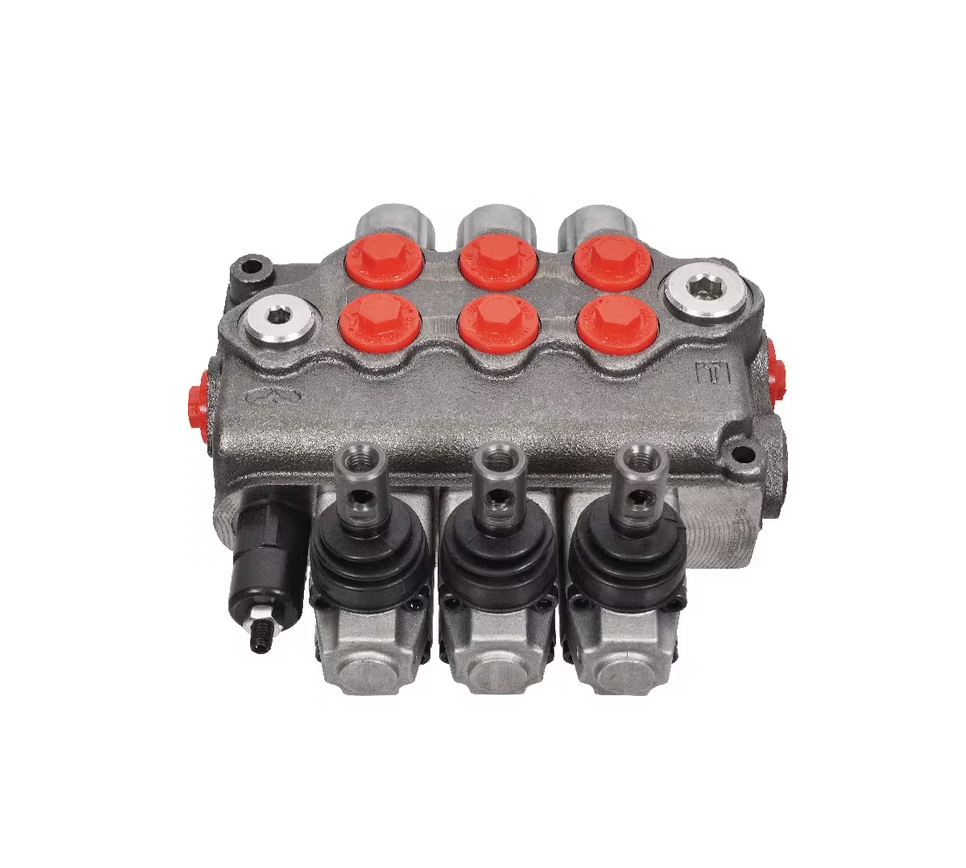

Das Walvoil SD11 ist ein hochleistungsfähiges Monoblockventil, das für landwirtschaftliche Systeme mit mittlerem bis hohem Durchfluss ausgelegt ist.
Es eignet sich ideal als Steuerventil für Zylinder und Motoren größerer Arbeitsgeräte wie Frontlader, Erntemaschinen und Ballenwickler und gewährleistet Langlebigkeit und hohe Leistung unter anspruchsvollen Bedingungen.
Durchfluss bis zu 70 l/min – Maximaldruck bei paralleler Ausführung (Typ SD11/1--P,N oder D): 315 bar – Höchstdruck bei Serie (Typ SD11/1--S): 250 bar.
Das Ventil verfügt über ein Hauptdruckbegrenzungsventil und Rückschlagventil im P-Kanal mit 20 mm Plungerdurchmesser.
Handbetätigt mit 2 Abschnitten in Monoblockbauweise.
Dichtungsmaterial: Nitrilkautschuk (NBR).

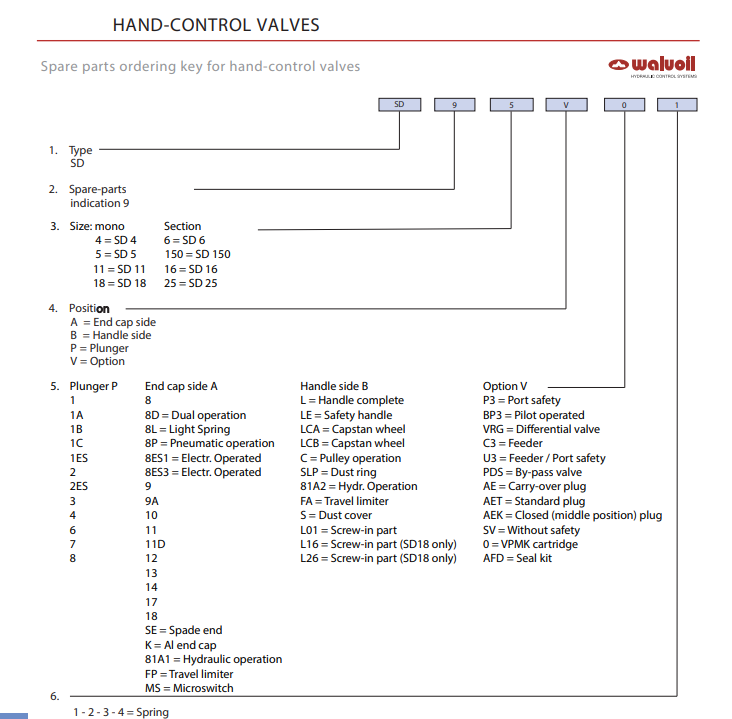

Viele Optionen und Umrüstmöglichkeiten verfügbar – siehe PDF mit Bestellschlüssel.
Lieferumfang: Steuerventil. Steuerhebel nicht enthalten.
| Maximaler Volumenstrom |
70 l/min
|
|
|---|---|---|
| Anzahl der Abschnitte |
3
|
|
| Typ Betätigung |
Handbetätigt
|
|
| Spulen und Sperren von Code |
1-8 + 1-8 + 1-8
|
|
| Option Auslassöffnung |
mittig offen
|
|
| Druckanschluss P - Gewindedurchmesser |
1/2 Inch
|
|
| Druckanschluss P - Gewindetyp |
BSP
|
|
| Arbeitsöffnungen Gewindedurchmesser |
1/2 Inch
|
|
| Arbeitsöffnungen Gewindetyp |
BSP
|
|
| Tankanschluss T - Gewindedurchmesser |
3/4 Inch
|
|
| Tankanschluss T - Gewindetyp |
BSP
|
|
| Ventil-Serie |
SD11
|
|
| Typenschlüssel |
SD11/3-P(KG3-120)/18L/18L/18L/AET
|
|
| Max. Betriebsdruck |
315 bar
|
|
| Druckbegrenzungsventil |
63-200 bar
|
|
| Maximaler Druck in der Rücklaufleitung |
25 bar
|
|
| Einstellungstyp |
Innensechskantschraube
|
|
| Dichtungsmaterial |
Nitrilkautschuk [NBR]
|
|
| Max. Leckage |
3 cm³/min
|
|
| Verstellart |
Innensechskantschraube
|
|
| Anschluss |
P = 1/2" T = 3/4" A,B = 1/2".
|
|
| Material Dichtungen |
Nitrilkautschuk (NBR)
|
|
| Option |
Diverse Optionen ( siehe Übersicht )
|
|
| PL & ST |
1-8 x 1-8 x 1-8
|
|
| Abdichtung |
Best. Nr. Dichtsatz SD 9-11-V-AFD
|
|
| Ausführung |
3 Sektionen (Monoblockbauweise)
|
