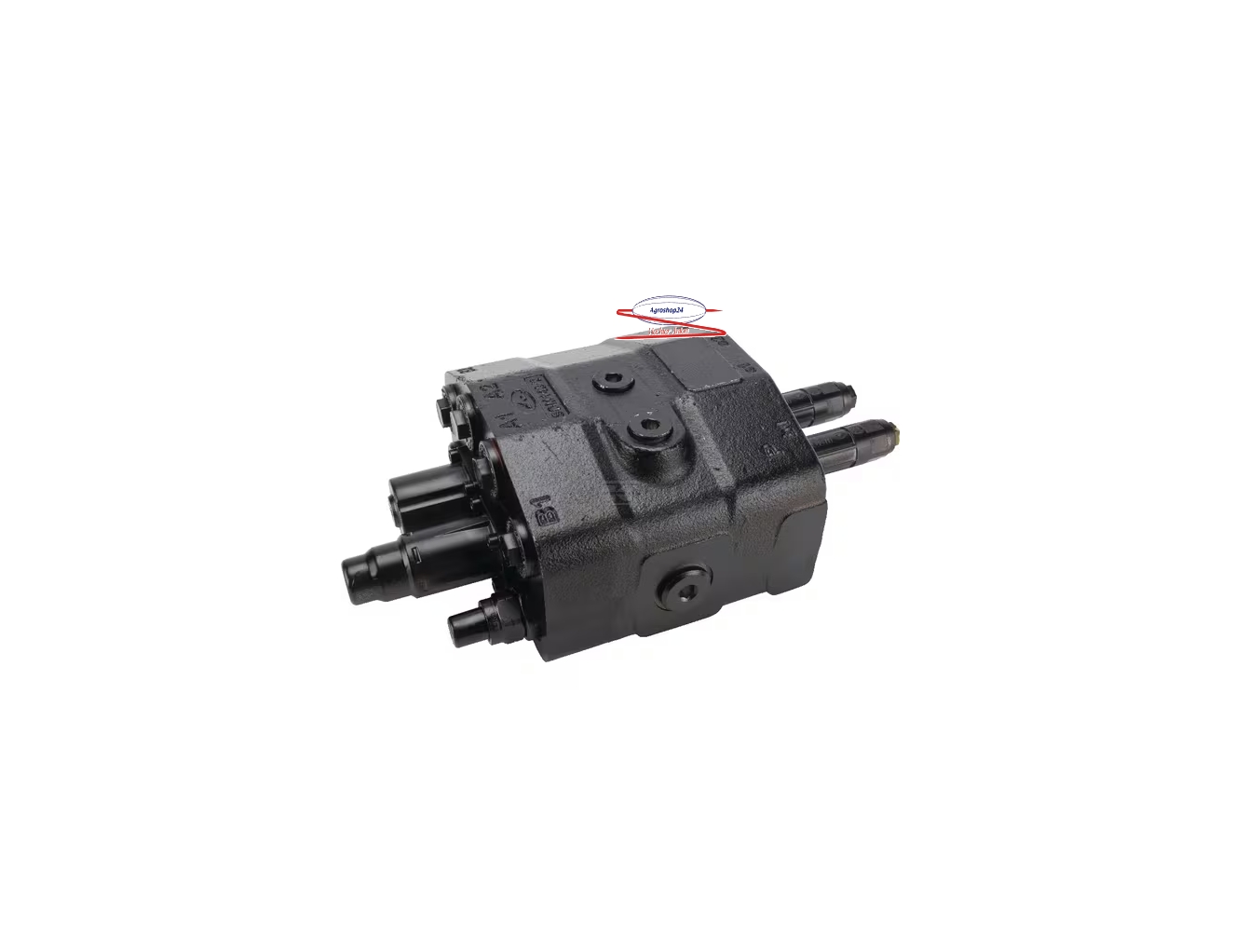

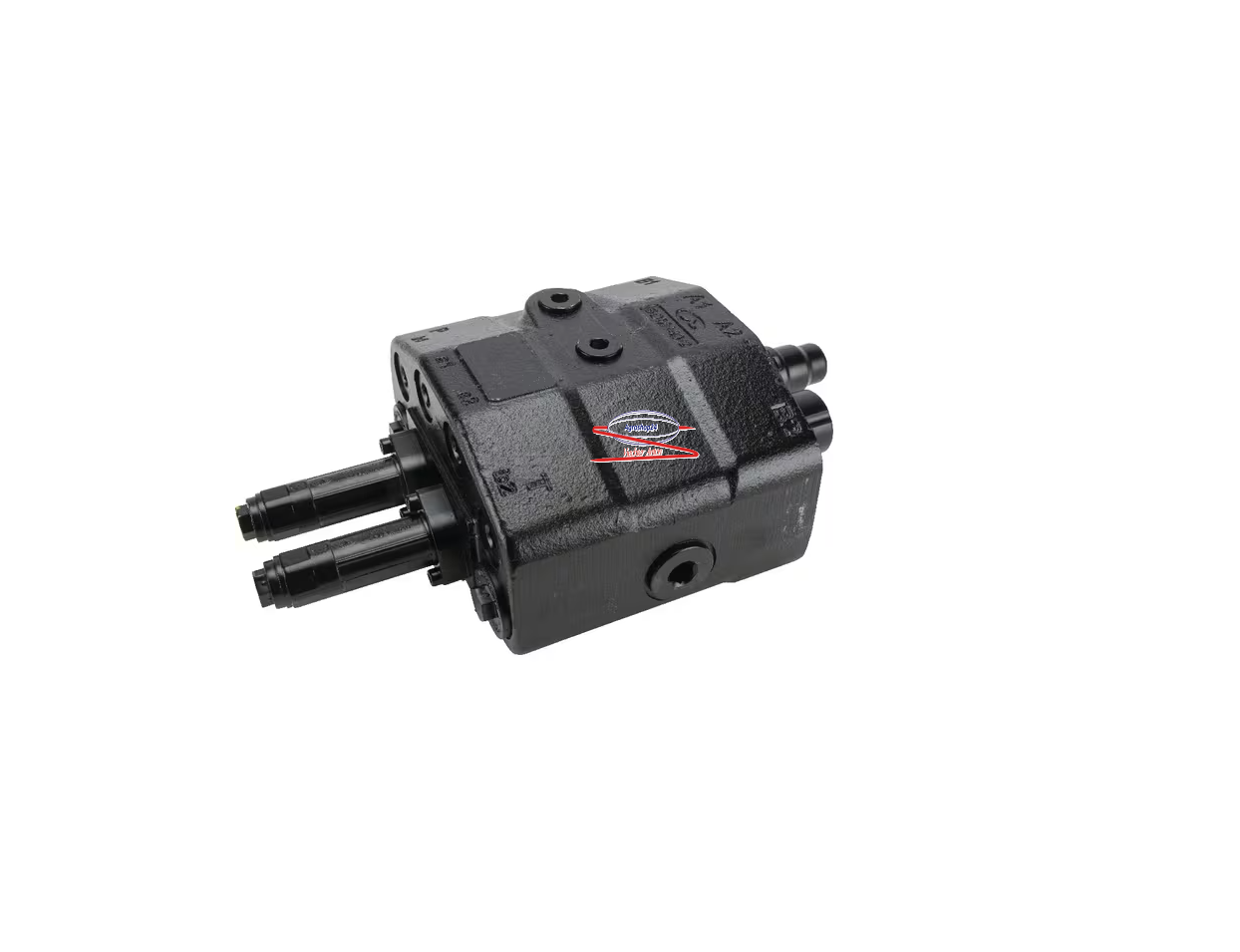

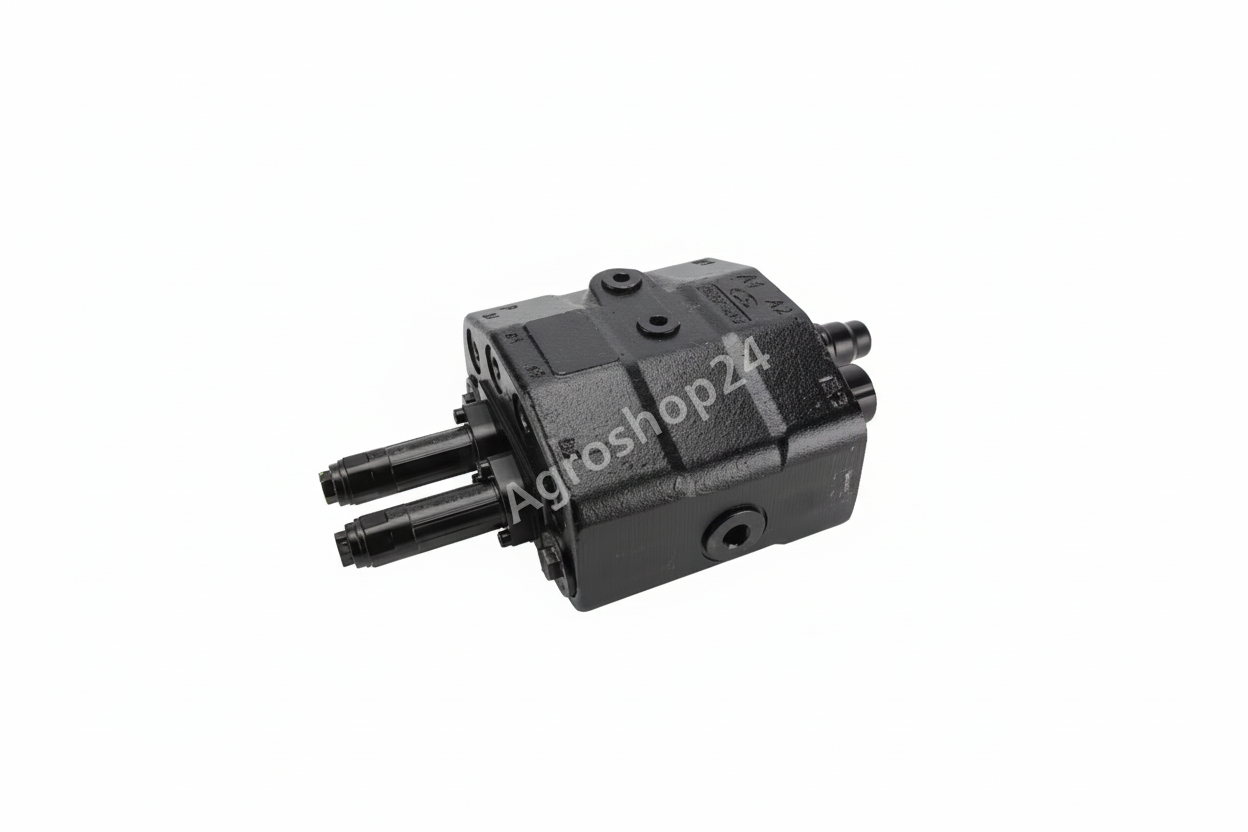

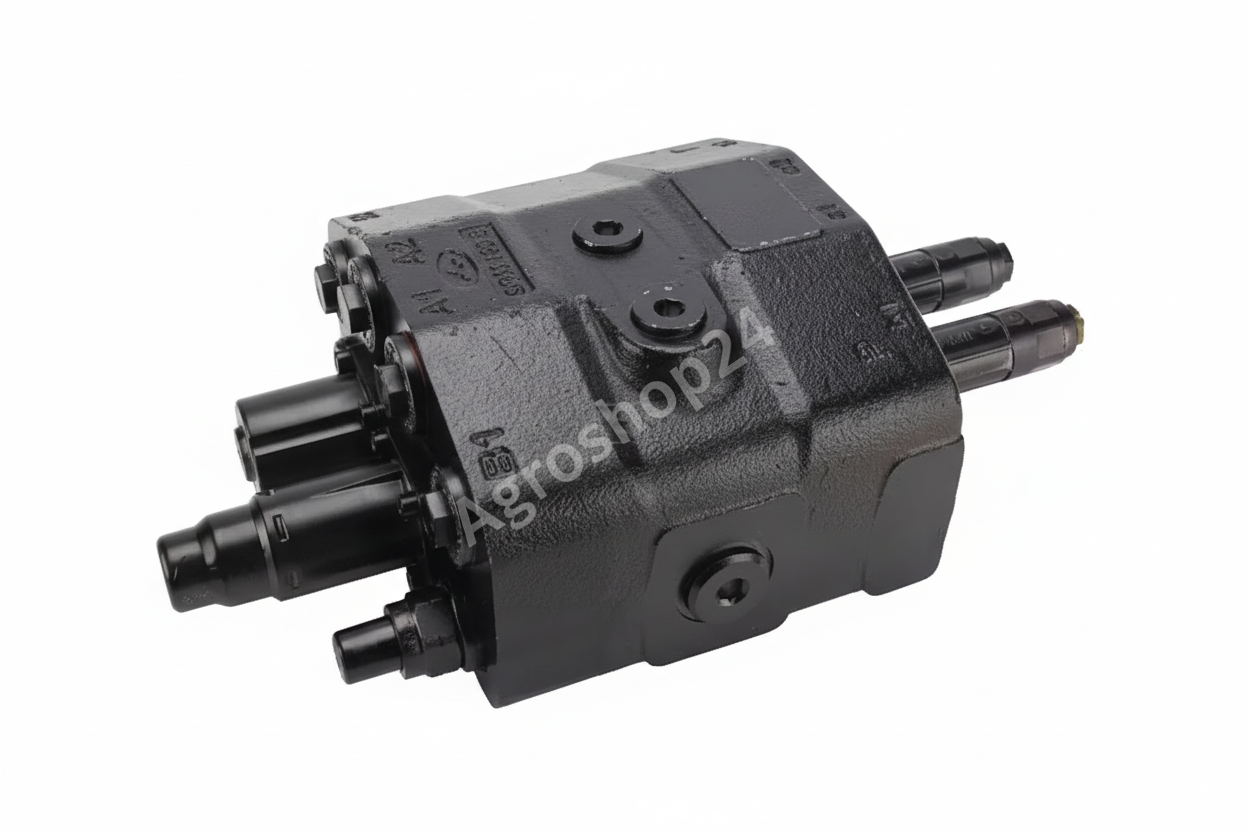

Walvoil SDM143 Frontlader Steuerventil SDM143/2-P(XZ-185)/1[S]13TQ81/1[S]8MATQ81/AET
Walvoil SDM143 Frontlader Steuerventil SDM143/2-P(XZ-185)/1[S]13TQ81/1[S]8MATQ81/AET
SKU:SDM143
Verfügbarkeit für Abholungen konnte nicht geladen werden
Das Walvoil SDM-Frontlader-Regelventil ist ein robustes Zwei-Segment-Ventil für offene und geschlossene Hydrauliksysteme.
Das erste Segment arbeitet doppeltwirkend mit Federzentrierung, während das zweite Segment doppeltwirkend mit zusätzlicher Schwimmstellung ausgeführt ist.
Beide Arbeitssegmente verfügen über Rückschlagventile im P-Kanal und Bohrungen für Schockventile in den A- und B-Kanälen.
Die Betätigung erfolgt über Bowdenzug und Kreuzschalthebel mit vorne und hinten angeordneten Ölanschlüssen.
Das Ventil ermöglicht Parallelschaltung und kann mit vier Multifaster-Kupplungen direkt angeflanscht werden.
Optional lässt sich das SDM in Druckfortsetzung umwandeln – eine vielseitige Lösung für anspruchsvolle Frontlader-Anwendungen.
| Maximaler Volumenstrom |
80 l/min
|
|
|---|---|---|
| Anzahl der Abschnitte |
2
|
|
| Typ Betätigung |
Kabelgesteuert
|
|
| Spulen und Sperren von Code |
1-13 + 1-8
|
|
| Option Auslassöffnung |
mittig offen
|
|
| Druckanschluss P - Gewindedurchmesser |
3/4 Inch
|
|
| Druckanschluss P - Gewindetyp |
BSP
|
|
| Arbeitsöffnungen Gewindedurchmesser |
1/2 Inch
|
|
| Arbeitsöffnungen Gewindetyp |
BSP
|
|
| Tankanschluss T - Gewindedurchmesser |
3/4 Inch
|
|
| Tankanschluss T - Gewindetyp |
BSP
|
|
| Ventil-Serie |
SDM143
|
|
| Typenschlüssel |
SDM143/2-P(XZ-185)/1[S]13TQ81/1[S]8MATQ81/AET
|
|
| Max. Betriebsdruck |
250 bar
|
|
| Druckbegrenzungsventil |
80-210 bar
|
|
| Maximaler Druck in der Rücklaufleitung |
10 bar
|
|
| Dichtungsmaterial |
Nitrilkautschuk [NBR]
|
|
| Max. Leckage |
3 cm³/min
|
|
| Min. Medientemperatur |
-20 °C
|
|
| Max. Medientemperatur |
80 °C
|
|
| Gesamtlänge |
272 mm
|
|
| Gesamtbreite |
185 mm
|
|
| Mittelstellung |
offenes System
|
